船用超短型球閥

船用超短型球閥
上海承質閥門制造有限公司是生產Q71F對夾球閥廠家，可提供各種球閥規格型號,圖片,價格,尺寸,圖紙。
對夾式球閥,Q71F對夾球閥適用于Class150、PN1.0～2.5MPa，工作溫度 29~180℃(密封圈為增強聚PTFE)或 29~300℃(密封圈為對位聚苯)的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質,可分別適用于水、蒸汽、油品、酸、醋酸、氧化性介質、尿素等多種介質。
產品咨詢熱線：18717746989
Q71F對夾球閥Q71F對夾球閥

對夾式球閥,Q71F對夾球閥適用于Class150、PN1.0～2.5MPa，工作溫度 29~180℃(密封圈為增強聚PTFE)或 29~300℃(密封圈為對位聚苯)的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質,可分別適用于水、蒸汽、油品、酸、醋酸、氧化性介質、尿素等多種介質。



  產品名稱： 對夾式球閥   產品型號： Q71F
  驅動方式： 手動,電動,氣動   連接形式： 對夾式
  結構形式： 薄型   密封結構： 軟密封
  壓力范圍： 1.6MPa-6.4MPa   公稱通徑： DN15-DN150
  常用材質： 碳鋼,不銹鋼等   銘牌： 承質閥門

Q71F對夾球閥說明　

船用超短型球閥概述

本產品參照意大利產品的特點，與普通球閥相比，具有結構長度短、重量輕、安裝方便、節省材料等顯著的優點。對夾保溫夾套球閥保溫效果好。此外，閥座采用彈性密封結構，密封可靠，啟閉輕松。設有耐火結構，萬一發生火災時，仍然能夠可靠操作并具有良好的密封性。根據用戶需要，可設有防靜電結構。設置了90°開關帶孔定位片，根據需要可以加鎖，防止誤操作。

用途：對夾球閥及對夾保溫夾套球閥適用于Class150、PN1.0～2.5MPa，工作溫度 29~180℃(密封圈為增強聚四氟乙烯)或 29~300℃(密封圈為對位聚苯)的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。

適用介質：水、氣、油品、天然氣和酸堿腐蝕性介質。
適用溫度：-20～150～300℃
驅動方式：手動、氣動、電動等。
公稱壓力：1.6～2.5MPa

主要零件材料

序號
NO
零件名稱
材質
1
閥體
不銹鋼CF8M/CF8
碳鋼WCB
2
球
不銹鋼316/304
不銹鋼SS304
3
密封墊
聚四氟乙烯PTFE
聚四氟乙烯PTFE
4
閥桿
不銹鋼316/304
不銹鋼SS304
5
填料
聚四氟乙烯PTFE
聚四氟乙烯PTFE
6
定位鎖
不銹鋼304
不銹鋼SS304
7
手柄
不銹鋼304
不銹鋼SS304
8
閥桿螺母
不銹鋼304
不銹鋼SS304
9
填料壓蓋
不銹鋼304
不銹鋼SS304
10
手柄套
塑料
塑料
11
密封瓶帽
不銹鋼316/304
不銹鋼SS304
12
墊圈
聚四氟乙烯PTFE
聚四氟乙烯PTFE

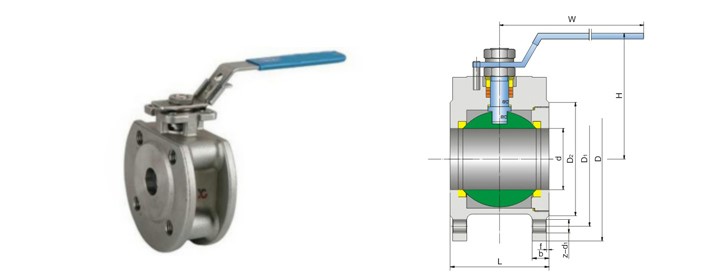

Q71F對夾球閥結構圖

主要尺寸 單位：mm
SIZE
1/2"
3/4"
1"
11/4"
11/2"
2"
21/2"
3"
4"
5"
6"
8"
d
15
20
25
29
38

62
76
92
110
145
195
L
32
38.5
45
55
62
72
95
120
145
200
225
275
D
95
105
115
135
145
160
180
195
215
245
280
335
D1
65
75
85
100
110
125
145
160
180
210
240
295
D2
45
55
65
78
85
100
120
135
155
185
210
265
H
62
70
79
86
92
102
158
172
187
200
240
278
E
110
125
135
150
150
180
250
300
350
650
840
1000
b
14
14
16
16
18
20
22
24
24
26
26
28
z-d1
4-14
4-14
4-14
4-18
4-18
4-18
4-18
8-18
8-18
8-18
8-23
12-20
f
2
2
2
3
3
3
3
3
3
3
3
3
注：其中6"、8"閥體為兩段式超短型結構。

Q71F對夾球閥說明實物圖

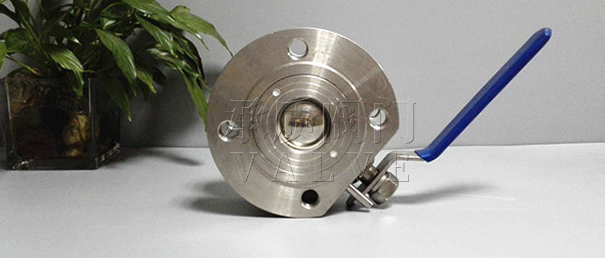

Q71F對夾球閥圖1

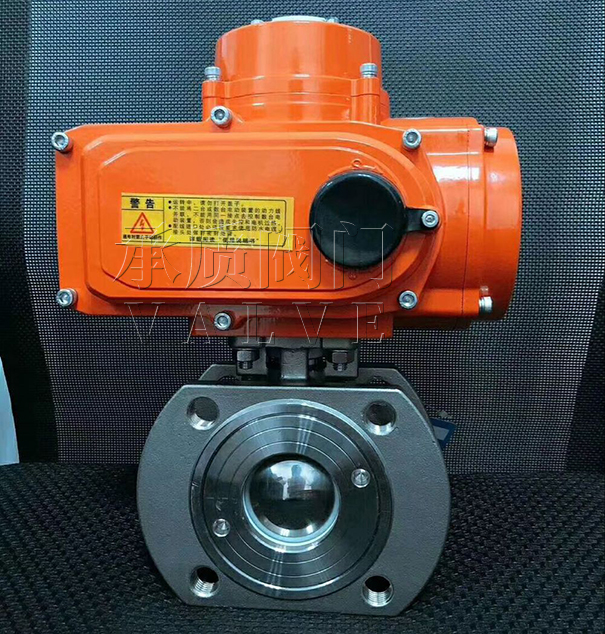

電動對夾式球閥圖片

船用超短型球閥

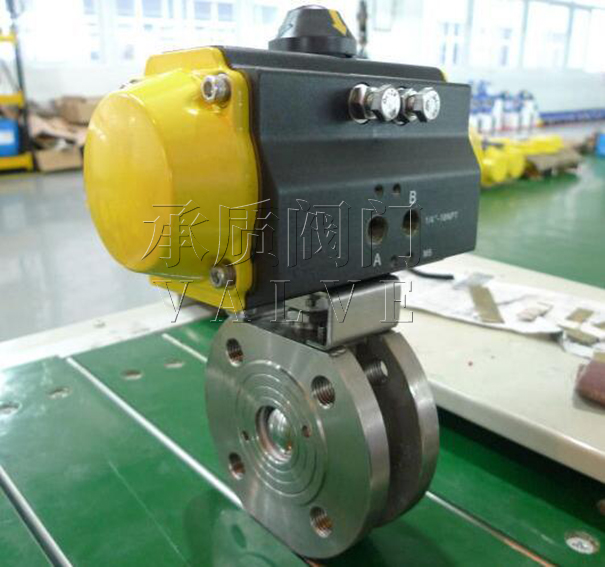

氣動對夾式球閥圖片

Q71F對夾球閥圖2
