內螺紋針型閥J13W
欄目：業界資訊 發布時間：2021-10-12
內螺紋針型閥,J13W內螺紋針型閥采用鍛管連接和螺紋連接,適用燃氣設備容器連接壓力表測量配套等其它燃氣管路上。
內螺紋針型閥規格型號J13W內螺紋針型閥J13W
內螺紋針型閥,J13W內螺紋針型閥采用鍛管連接和螺紋連接,適用燃氣設備容器連接壓力表測量配套等其它燃氣管路上。密封性良好,使用壽命長,即使密封面損壞后,也只需要更換易損零件,即可繼續使用。內螺紋針型閥具有安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好等優點，是電站、煉油、化工裝置和儀表測量管路中的一種先進連接方式的閥門。
內螺紋針型閥規格型號J13W
  產品名稱： 內螺紋針型閥   產品型號： J13W
  驅動方式： 手動   連接形式： 螺紋
  結構形式： 熱鍛壓閥體   密封結構： 錐面密封
  壓力范圍： 1.6MPa-32.0MPa   公稱通徑： DN6-40
  常用材質： 碳鋼,不銹鋼等   銘牌： 承質品牌

內螺紋針型閥J13W應用規范

設計制造：ANSI B16.34-1996

連接形式：NPT內螺紋連接；SW承插焊連接

結構特征：錐面密封；旋塞提升式

閥門檢驗和實驗：API STD 598-1996

材料：碳鋼按ASTM A105-1991
不銹鋼按ASTM A276-1992

內螺紋針型閥J13W適用范圍

當前針型閥廣泛應用于城建、化工、冶金、石油、制藥、食品、飲料、環保中。

J13W內螺紋針型閥工作壓力：1.6~32MPa(MPa)
工作溫度：≤425()
使用介質：水、油品、液化石油氣、蒸汽等。

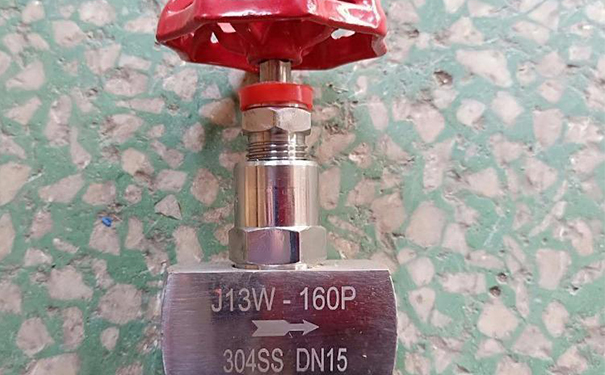

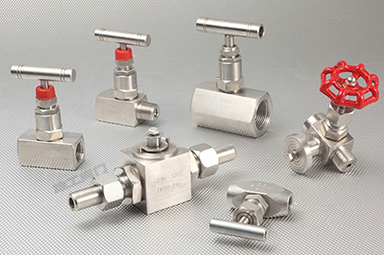

內螺紋針型閥J13W實物圖

內螺紋針型閥J13W內螺紋針型閥J13W

 J13W內螺紋針型閥主要零部件材料


零件名稱Part name		 閥桿、閥蓋Stem, Bonnet 閥桿、閥瓣Stem, Disc 填料Packing
J13W-16P 鉻鎳不銹鋼
Cr,Ni Stainless steel		 鉻鎳不銹鋼
Cr,Ni Stainless steel		 PTFE、柔性石墨
PTEF,Soft graphite
J13W-160、J13W-40 優質碳鋼
High grade carbon steel		 優質碳鋼
High grade carbon steel

內螺紋針型閥，J13W內螺紋針型閥參數


型號
Type		 公稱壓力（MPa）
Nominal Pressure		 試驗壓力PS（MPa）Test pressure 工作壓力（MPa）
Working Pressure		 工作溫度()
Working Temperature		 適用介質
Suitable
殼體
Shell		 密封（液）
Seal		 密封（氣）
Seal
J13W-16 1.6 2.4 1.76 0.6 1.6 P≤540 液化石油氣水、酸、
蒸汽、油品等
Petroleum gas Water,Asic,Steam, Oil etc.
J13W40P 4.0 6.0 4.4 0.6 4.0
J13W-160 16.0 24.0 17.6 0.6 16.0 C≤425
J13W-320P 32.0 48.0 35.2 0.6 32.0

內螺紋針型閥，J13W內螺紋針型閥結構圖與尺寸表


公稱直徑DN(mm)
Nominal diameter		 管螺紋G
Sourceioint		 尺寸Dimensions 重量（Kg）
Weight
Do L H H1 d
6 1/4 60 55 90 100 4 0.63
10 3/8 60 60 92 102 5 0.65
15 1/2 65 65 97 107 6 0.8
20 3/4 80 80 109 121 8 1.07
25 1 100 90 122 132 10 1.8
32 11/4 140 128 180 191 15 5.0
40 11/2 160 148 200 215 18 7.2
