德標Y型過濾器GL41H
欄目:業界資訊 發布時間:2021-11-11
德標Y型過濾器,DIN德標過濾器廣泛應用于:熱油系統、電站、蒸汽系統、熱水系統、熱電廠、天然氣供應系統、水循環系統、冷凍系統等行業。
德標Y型過濾器GL41H德標Y型過濾器GL41H
德標Y型過濾器,DIN德標過濾器廣泛應用于:熱油系統、電站、蒸汽系統、熱水系統、熱電廠、天然氣供應系統、水循環系統、冷凍系統等行業。應用標準:結構長度標準:DIN3202-F1德標Y型過濾器,DIN德標過濾器系列;法蘭標準:DIN2531-2545;殼體強度試驗1.5×PN

德標Y型過濾器GL41H簡述

  產品名稱: 德標Y型過濾器   產品型號: GL41H
  驅動方式: 自動   連接形式: 法蘭
  結構形式: Y型   密封結構: PTFE
  壓力范圍: PN16-PN40   公稱通徑: DN15-500
  常用材質: 碳鋼,不銹鋼   銘牌: 承質品牌

德標Y型過濾器GL41H說明

GL41H德標Y型過濾器是輸送介質的管道系列不可缺少的一種裝置,通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端,用來消除介質中的雜質,以保護閥門及設備的正常使用。該過濾器具有結構先進,阻力小,排污方便等特點。適用介質可為水,油、氣??砂从脩粢笾谱鳛V網,其外型基本相同(Y型),內部件全部采用不銹鋼,堅固耐用。當需要清洗時,只要將可拆卸的濾筒取出,去除濾出的雜質后,重新裝入即可,使用維護極為方便。該過濾器體形小、濾眼細、阻力小、效果高、安裝檢修方便、成本低、并排污時間短,對一般小型號者,只需5-10分鐘。一般通水網為18-30目/cm2,通氣網為40-100目/cm2,通油網為100-300目/cm2。

德標Y型過濾器GL41H產品標準

設計標準Design: DIN 3357 EN 12516-1
壁厚標準Wall Thickness: ASME B16.34 EN 12516-1
防火標準Fire Safe: API 307 ISO 10497
結構長度Face to Face: DIN 3202
法蘭標準End Flange: DIN EN 1092-1
檢測標準/Inspection & Testing: DIN 3230 EN 12266

德標Y型過濾器GL41H材料表

零件名稱 碳鋼 不銹鋼
閥體 GS-C25、WCB 奧式體不銹鋼
閥蓋 GS-C25、WCB 奧式體不銹鋼
網 SS304 奧式體不銹鋼
螺栓 B7 1Cr18Ni9Ti
螺母 2H 1Cr18Ni9Ti
中密封墊片 柔性石墨+SS304 柔性石墨+SS304

德標Y型過濾器GL41H尺寸表

公稱通徑 15 20 25 32 40 50 65 80 100   125   150   200 250 300 350   400   500
L 130   150   160   180   200   230   290   310   350   400   480   600 730 850 如有需要,可以制造成直通式閥體
H 85 95 110   125   145   155   175   210   230   270   300   385 535 680
重量   PN16   3.0 4.0 5.0 7.0 9.0 12.0   16.0   21.0   30.0   43.0   61.0   121.0   154.0   255.0
PN25   3.5 4.0 5.5 7.0 9.0 12.0   16.0   21.0   32.0   47.0   64.0   144.0   178.0   285.0
PN40   4.0 5.0 6.0 8.0 10.0   13.0   19.0   24.5   35.0   51.0   71.0   144.0   178.0   285.0
Kv 7 11 18 26 37 60 100   150   230   330   400   650 1200 1900

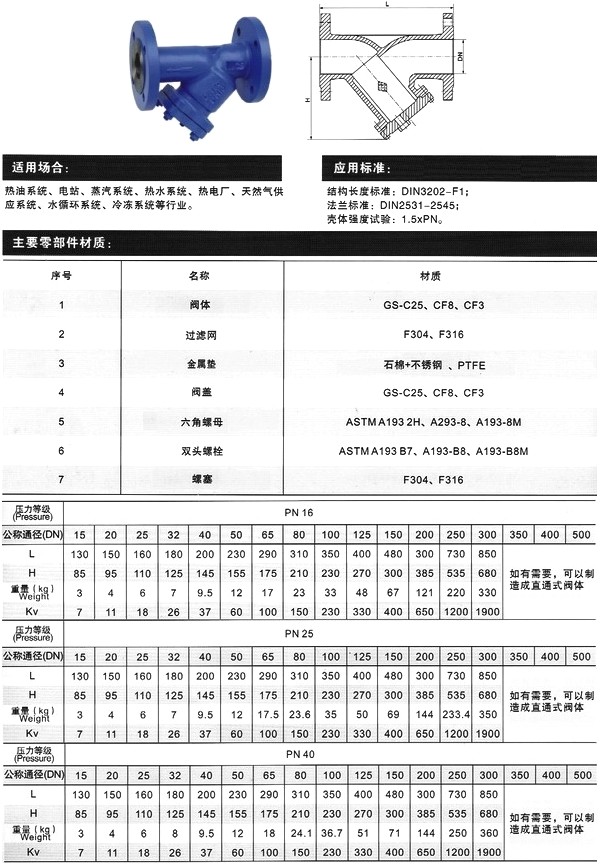

德標Y型過濾器,DIN德標過濾器結構圖

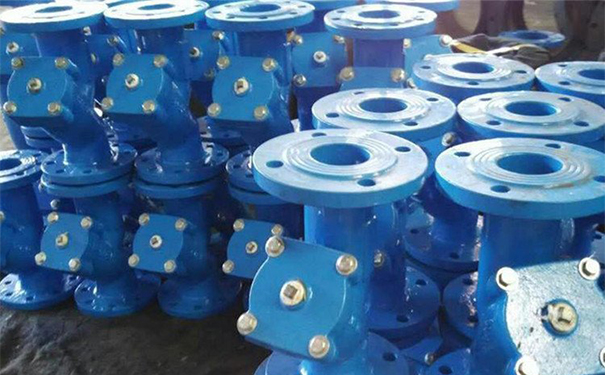

德標Y型過濾器,DIN德標過濾器實物圖

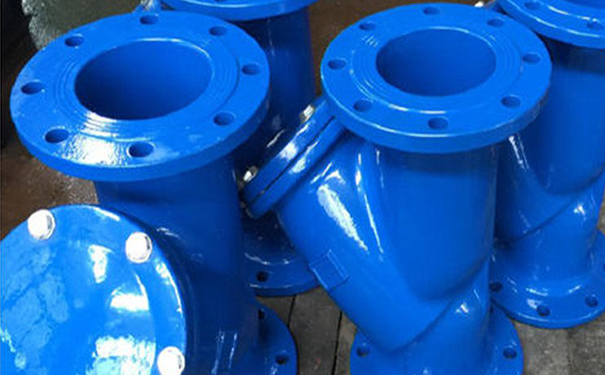

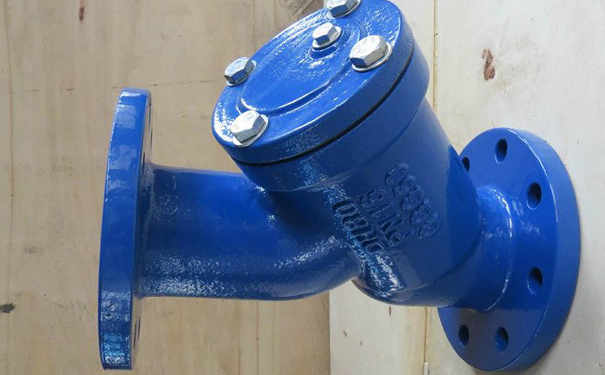

德標Y型過濾器GL41H實物圖1德標Y型過濾器GL41H實物圖2
