電動對夾式軟密封蝶閥

產品名稱:電動對夾式軟密封蝶閥
產品型號:D971X/F/H,D943X/F/H
公稱通徑:DN50-2000
公稱壓力:1.0MPa-6.4MPa
上海承質閥門制造有限公司是生產D971X/F/H,D943X/F/H電動對夾式軟密封蝶閥廠家,可提供各種蝶閥規格型號,圖片,價格,尺寸,圖紙。
產品咨詢熱線:18717746989

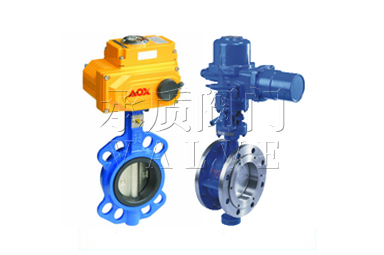

電動對夾式軟密封蝶閥電動對夾式軟密封蝶閥
電動軟密封蝶閥,電動對夾式軟密封蝶閥冶金、化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中,作為氣體介質調節流量或切斷裝置通常由角行程電動執行機構(0~90°部分回轉)和蝶閥整體通過機械連接,經過安裝調試后共同組成。

  產品名稱: 電動對夾式軟密封蝶閥   產品型號: D971X/F/H,D943X/F/H
  驅動方式: 電動,手動,渦輪,氣動   連接形式: 對夾式,法蘭式
  結構形式: 中線,雙偏心   密封結構: 軟密封,硬密封
  壓力范圍: 1.0MPa-6.4MPa   公稱通徑: DN50-2000
  常用材質: 鑄鐵,球墨鑄鐵,WCB,不銹鋼等   銘牌: 承質閥門

產品特點

①設計新穎、合理、結構獨特,重量輕,啟閉迅速。
②操力矩小,操作方便,省力靈巧。
③可以任何位置安裝,維修方便。
④密封件可以更換,密封性能可靠達到雙向密封零泄漏。
⑤密封材料耐老化、耐弱腐蝕,使用壽命長等特點。

制造標準

設計標準:GB/T2238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999

主要技術參數

公稱通徑

DN(mm)

50~800

公稱壓力

PN(MPa)

0.6

1.0

1.6

試驗壓力

強度試驗

0.9

1.5

2.4

密封試驗

0.66

1.1

1.76

氣密封試驗

0.6

0.6

0.6

適用介質

空氣、水、污水、蒸氣、煤氣、油品等。

驅動形式

手動、蝸桿蝸輪傳動、氣傳動、電傳動。

零件名稱

材料

閥體

球墨鑄鐵、鑄鋼、合金鋼、不銹鋼

蝶板

鑄鋼、不銹鋼及特殊材料

密封圈

各種橡膠、聚四氟

閥桿

2Cr13、不銹鋼

填料

O型圈、柔性石墨O

蝶閥密封材料選用和適用溫度

材料品種

氯丁橡膠

丁晴橡膠

乙丙橡膠

聚四氟乙烯

硅橡膠

氟橡膠

天然橡膠

尼龍

英語簡稱

CR

NBR

EPDM

PTFE

SI

VITON

NR

PA

型號代號

X或J

XA或JA

XB或JB

F或XC、JC

XD或JD

XE或JE

X1

N

耐最高溫度

82℃

93℃

150℃

232℃

250℃

204℃

85℃

93℃

耐最低溫度

-40℃

-40℃

-40℃

-268℃

-70℃

-23℃

-20℃

-73℃

適用工作溫度

0~+80℃

-20~+82℃

-40~+125℃

-30~+150℃

-70~+150℃

-23~+150℃

-20~+85℃

-30~+93℃

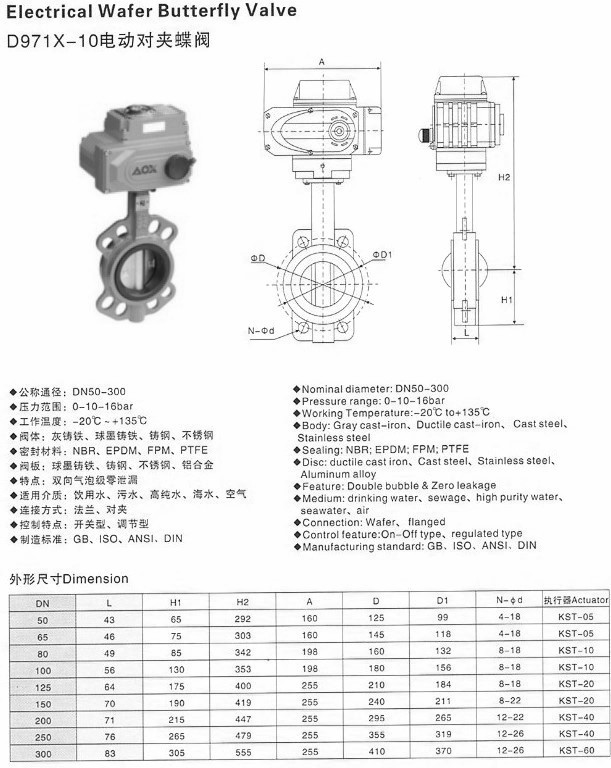

電動對夾式軟密封蝶閥尺寸圖

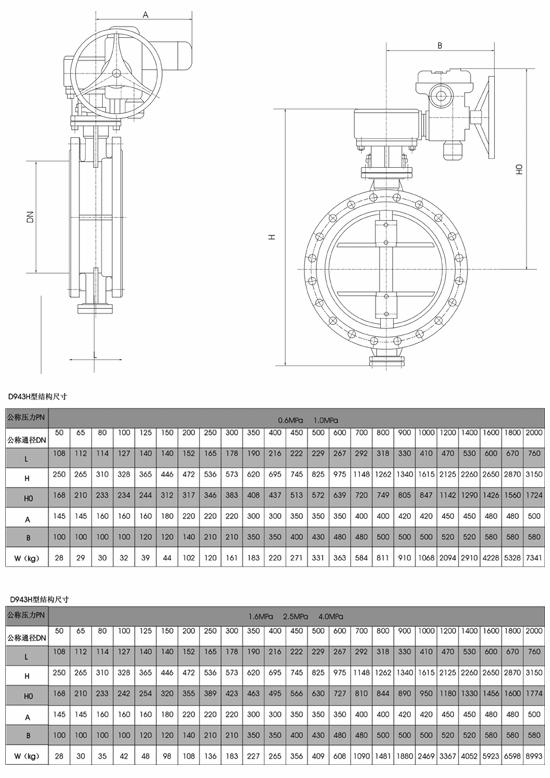

電動法蘭蝶閥尺寸圖:

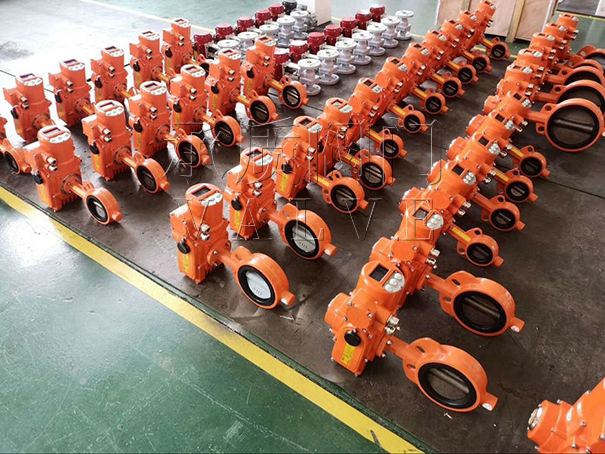

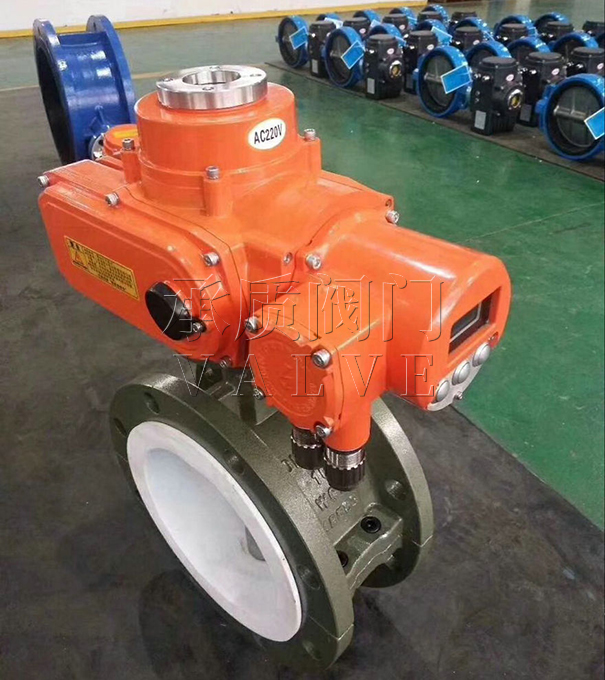

電動對夾式軟密封蝶閥實物圖

電動對夾式軟密封蝶閥1電動對夾式軟密封蝶閥2

聲明:【D971X/F/H,D943X/F/H電動對夾式軟密封蝶閥】規格型號、結構尺寸由上海承質閥門制造有限公司,如何選擇適用的D971X/F/H,D943X/F/H電動對夾式軟密封蝶閥產品,使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門,我們將在最短的時間內為您解答!
